安裝說明
1、安裝前請確認所選用之規格，是否適合欲使用的化學性。（請注意藥液，濃度，溫度，比重，雜質，流量，揚程，電壓，周波數），并請核對藥品性一覽表之說明。、
2、安裝泵浦時應選擇堅固水平地面，并保持平穩。
3、盡量避免將機器裝設于戶外。若必需安裝于戶外時，應覆蓋護蓋，若泵浦配備有電子控制器時，則需加以保護。
4、配管前應先考慮使用之化學液體、溫度條件及輸送揚程，選擇不同之管件材料，符合實際之要求。例如：溫度60℃以上，應選擇PP管件安裝。
5、進行配管時應注意管內不可殘留任何雜質或碎屑，必要時應以清水加以清洗管路。
6、法蘭結合處應視以墊片，并確實鎖緊以防止空氣吸入泵浦內。
7、配管如使用金屬材料時，須在泵浦出入口管路加裝防震接頭，避免出入口法蘭震破。
8、出口配管高度如有高過馬達以上或有逆壓之情形時，須在出口加裝逆止閥防止回壓造成泵浦受損，裝置位置請勿超過最高液面線太多。
9、配管時應注意管線不可用力扭曲，安裝完后再檢查泵體是否有因安裝時用力過猛或不正確安裝動作而扭曲變形。
10、接上電源線之前應確認所使用之電源是否與馬達形式相符合，并接上過電流保護開關。
11、安裝完成后應再確認管路是否牢固，避免液體溫度造成變形或震動破損。
12、入口連接法蘭須和入口法蘭口徑相同，出口連接法蘭須和出口法蘭口徑相同，請由熟悉此設備安裝方式的人員進行安裝。
13、馬達使用電壓可參考馬達規范，在馬達接線盒上可找到電路連接方式。
14、為保護泵浦壽命，防止因逆壓及蒸氣壓力造成泵浦損壞請將泵浦排放螺絲上按上軟管至備用槽內。

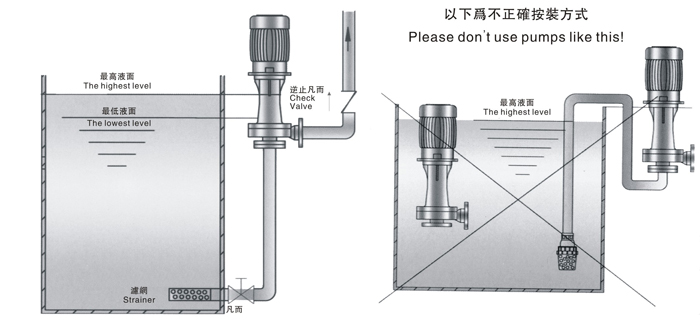

二、安裝說明圖
三、泵浦故障排除
| 故障情形 | 處理方法 |
| 馬達無法啟動 | 1、檢查電力線路是否接好 |
| 2、葉輪卡死，清除雜質或更換零件 | |
| 3、檢查斷電路，電源變動引起電路超載 | |
| 4、檢查電流，電壓及頻率是否符合馬達規格 | |
| 馬達超載 | 1、特殊液體之比重過大，超過泵浦設計規格 |
| 2、電壓不穩定，造成馬達超載 | |
| 流量過小 | 1、檢查入口及濾網是否有阻塞。 |
| 2、入口管路太小 | |
| 3、檢查出口是否有阻塞 | |
| 4、馬達運轉方向相反 | |
| 5、馬達轉速太低，檢查電流是否正常 | |
| 馬達運轉正常但無液體輸出 | 1、出口球閥沒有打開 |
| 2、入口處吸入空氣，檢查入口管路 | |
| 3、液面太低沒有超過葉輪，補充液體 | |
| 振動大 | 1、馬達軸心彎曲，更換新軸心及轉子 |
| 2、馬達軸承磨損或軸承座毀損，更換軸承或軸承座 | |
| 聲音大 | 3、葉輪或葉輪蓋吸附雜質，檢查并清除 |
| 4、入口管有阻塞，液體回流槽太慢 | |
| 泵浦漏液 | 1、更換O環 |
| 2、更換泵體之零件 | |
| 聚固件毀損 | 1、更換新緊固件 |
| 2、更換新緊固件或新材質以適合新的化學環境 |

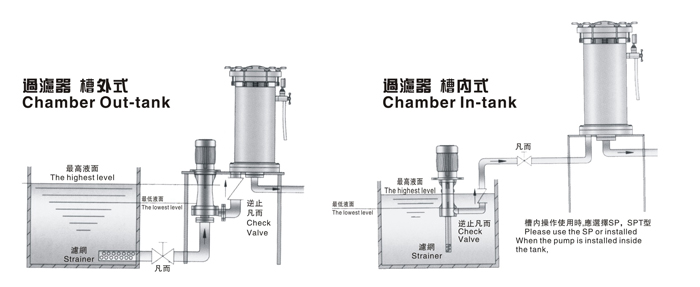

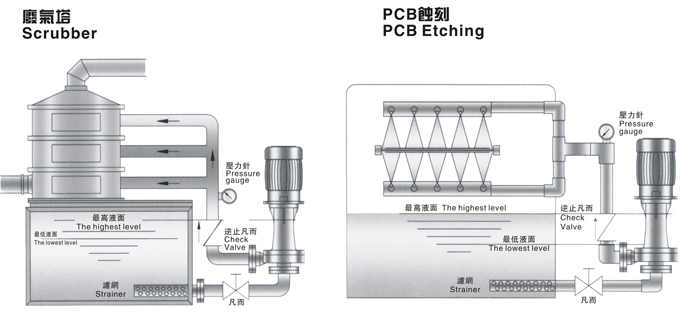

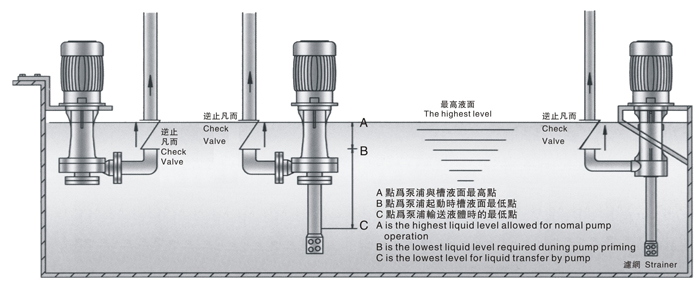

四、安裝范例
※注意事項
·出口配管高度，如有高過馬達以上或有逆壓之情形時，請?jiān)诒闷殖隹谔幚硌b置逆止閥，裝置位置請勿超過最高液面線太高。·入口處為安全起見，最好裝置過濾網以免吸入雜物損壞泵浦（濾網孔面積約直徑5位以上）。
·在特殊環境下使用時，如需安裝防爆或耐壓防爆之馬達時，請于本公司技術人員商談。
·在含有化學氣體之環境下使用時，必需選擇特殊處理有防蝕漆之馬達。
五、操作說明
※運轉前之準備
1、檢查馬達接線是否正確，并啟動電源，使其順時針方向旋轉，若錯誤請改變接線使其正確運轉。
2、檢查泵浦出入口是否安裝法蘭墊片，及配管是否正確，并給予固定牢固。
3、馬達運轉方向正確后觀察泵浦出水是否正常。
4、以上均可完成請檢查管線及泵浦是否會有泄漏現象。
※操作應注意事項
1、啟動電源前應先檢查進出管線是否選擇正確。例如：出入口球閥是否啟開。管路流通路線是否正確，藥液槽內的液體是否正常，管路有沒有損壞現象。
2、操作在危險的環境或液休，是否穿著有防護衣及防護面罩，安全鞋襪。
3、檢查各種保護開關。如：液體開關，槽內液位控制器，電源保護開關是否均在正常的操作位置。
4、啟動電源后應檢查出口流量是否正常，發現流量太小應速停止電源，再檢查出入管線排除障礙。
5、泵浦運轉時，輸送液體的液位高度須超過泵浦葉輪的位置，泵浦才能輸送液體，否則是空運轉。
六、保養與維修
※保養與維修前注意事項
1、所接電源應確定開關。
2、將殘留于泵體內之液體排放干凈，并將出入口球閥開關。
3、維修人員應穿著防護衣用防護面罩，安全鞋襪。
※保養與維修
1、定期檢查出入口，防止異物阻塞而造成馬達空轉。
2、檢查運轉時馬達承是否有異常聲音。
3、馬達電源是否有欠相的情形。
4、逆止閥是否運作正常。
